不同零件的差异化引线设置/引线位置如何调整？

  在火焰/等离子/激光等数控切割中，‌引入线‌和‌引出线‌是为保证切割质量而特意设置的过渡路径，用于避免在工件轮廓的起止点直接穿孔或停弧，从而防止过烧、凹坑、熔渣粘连等问题的出现。

SinoCAM智能套料软件在现有的引线功能上，结合客户的反馈意见，不断深化开发，致力于让每位用户实现简单、快速、高效的生产过程。我们来演示一下近期深化的3项引线功能。

Q1：同一张排版图上，如何为不同的零件设置差异化的引入位置？

A：想要实现这样的操作，需要使用到“转为零件工艺”的功能。

首先把需要设置的零件放在钢板上，手动添加引线并移动到理想位置；

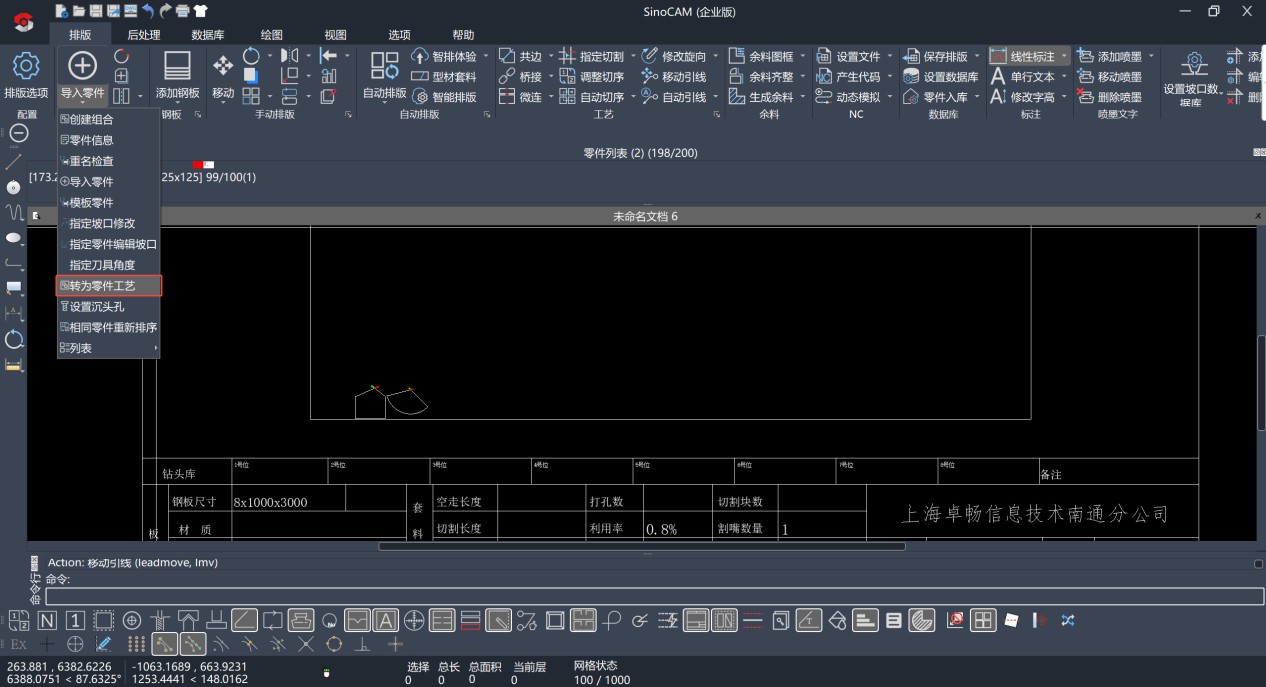

然后点击“导入零件”下拉框“转为零件工艺”功能；

接着框选排版图上我们设置好引线的零件；

可以在命令行中看到设置成功的提示；

接下来删除掉这两个零件，使用自动排版功能，并勾选自动携带引线，现在这个引线相当于是零件自带的引线工艺。

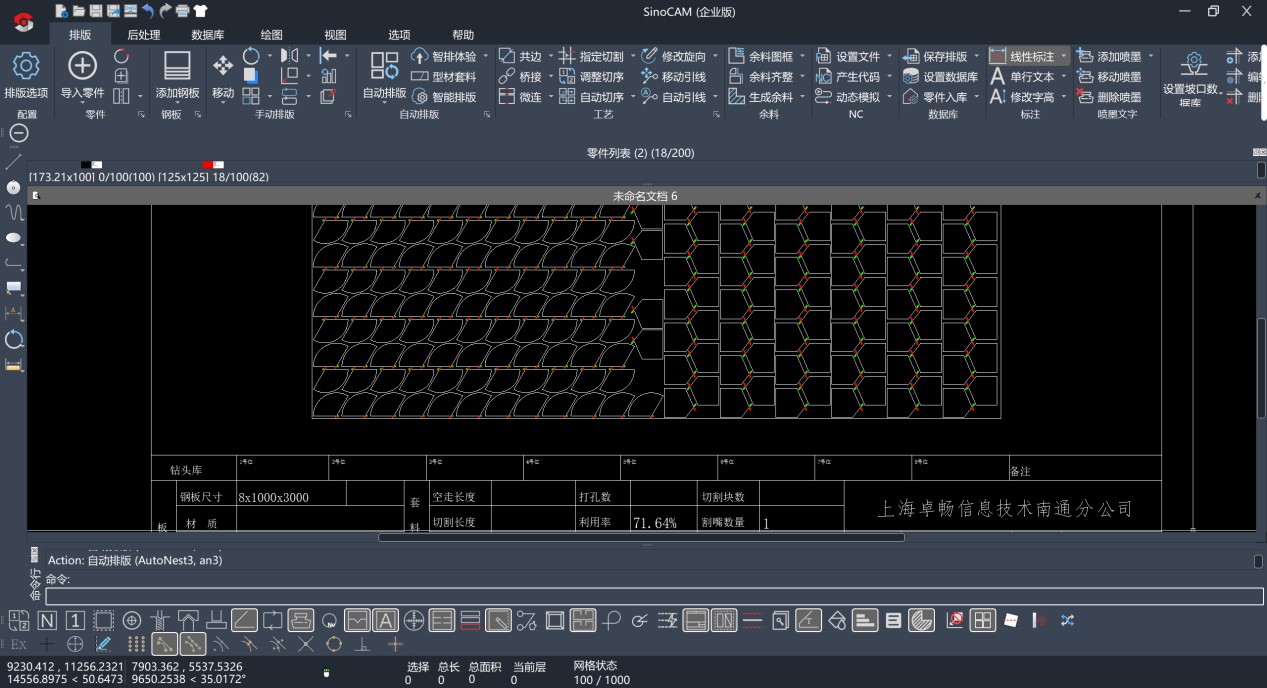

排版完毕后，可以看到排版图上各个零件的引线位置就是我们刚才设置的目标位置，

 通过这个方法可以给不同的零件添加不同位置的引线，便于用户更高效地自行定义切割过程。

Q2、保持引线长度不变的前提下，自动引线被添加到零件的小缝隙中了怎么办？

A：排版完毕后，如果需要保证引线的长度，那么就不能勾选引线“自动缩放”功能。这时候自动引线可能会出现引线被添加在狭小缝隙中，甚至干涉到别的零件。

针对这种情况，我们可以使用“自动引线”下拉框的“自动调整”功能。

点击后，框选排版图，输入穿孔半径，即可自动完成调整。识别到引线长度加上穿孔半径的双重安全距离，软件会智能避让狭小区域，实现不改变引线长度的前提下，自动优化引线位置，规避相邻零件干涉。

Q3、零件引线位置不佳，可不可以手动二次延长？

在火焰切割中，有时候零件间隙很小，不适合直接引线，需要从其他拐角的位置引入。为此我们更新了软件功能，现已支持“两段引线绘制”。用户可手动自定义引线的拐角定位，自由绘制两段式的引入引出线，灵活调整起割位置，有效规避切割干涉。

点击“自动引线”下拉框“绘制引入线”功能，

首先捕捉零件上一点，拉动到想要起刀的位置，形成了两段线段的引线，

绘制完毕后右键确认，即完成绘制。绘制引出线同理。
